Los equipos Cisco
- IOS de Cisco (Cisco Internetworking Operating System) es el Sistema Operativo de los equipos Cisco
- Nombre de las interfaces
- Puertos router FastEthernetX/Y, siendo X e Y números enteros
- Puertos switch FastEthernetX/Y/Z, siendo X, Y y Z números enteros
- Puertos serie SerialX/Y/Z
- Software de simulación de redes Cisco Packet Tracer
Packet Tracer
- Packet Tracer es la herramienta de aprendizaje y simulación de redes interactiva para los profesores y estudiantes de Cisco CCNA (Cisco Certified Network Associate)
- Esta herramienta permite crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales
- Versión instalada CPT (Cisco Packet Tracer) 6.2.0
- Packet Tracer 8.2.2 es la última versión del simulador de redes de Cisco Systems

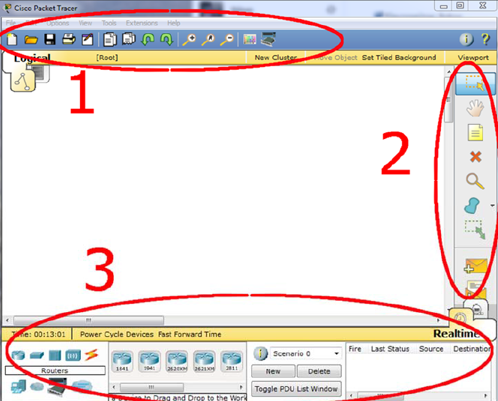

Interfaz de CPT
Ejecutar CPT en nuestros equipos
- Desde Debian9 menú Redes
- Los escenarios se guardan por defecto en /home/usuario/Z/pt/saves
- Siendo usuario el login de cada usuario en Diaweb
Introducción a Cisco Packet Tracer
- Objetivos
- Aprender a utilizar el software Cisco Packet Tracer
- Recordar conceptos como direccionamiento IP, ARP y rutas estáticas
- Analizar el tráfico generado siempre teniendo en cuenta el encapsulado de niveles

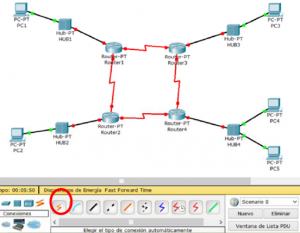

Primera topología con CPT

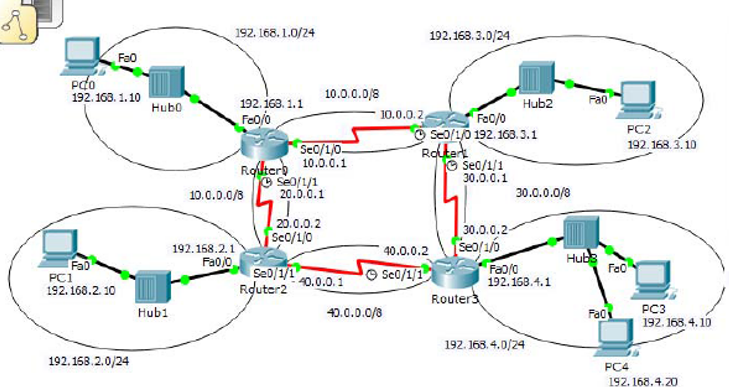

Resultado final
Pasos a realizar
- Incluye en el tapiz los equipos de la figura
- Desde preferencias seleccionar que se muestren las etiquetas de los interfaces
- Incluir en los routers el módulo de líneas serie HWIC-2T (para incluirlo se ha de parar el equipo)
- Unirlos como se muestra en la figura (seleccionando el tipo de conexión automático)
- Asignar las IP a todos los equipos (en todos sus interfaces) incluyendo la IP asignada como nota para que se vea en el escenario
- Observa como en la consola se van mostrando las órdenes IOS de las operaciones realizadas
- Comprobar como en las interfaces que se van activando el punto rojo pasa a color verde
- Realiza una simulación paso a paso enviando PDUs simples (un ping) para comprobar que en efecto no hay conectividad entre los equipos finales porque los routers solo conocen las subredes a las que están directamente conectados
- Establecer en los routers el encaminamiento estático necesario para que todos puedan hablar con todos
- Completar en el tapiz todas las notas que falten para obtener la misma imagen que la figura
- Realiza una simulación paso a paso enviando PDUs simples (un ping) comprobando que toda la red funciona correctamente
- Muestra utilizando la lupa las tablas de arp y las de rutas de todos los equipos
- Resuelto paso a paso en el Manual de Packet Tracer disponible en Recursos Prácticos/Emuladores y Simuladores de Redes en Diaweb
Referencias
- «Certificación de CISCO CCNA ‐ Cisco Certified Network Associate,» [En línea]. Available: https://www.netacad.com/es/courses/networking. [Último acceso: 10/01/2025]
- Cisco Packet Tracer. https://www.netacad.com/es/courses/packet-tracer. [Último acceso: 10/01/2025]
